Popis

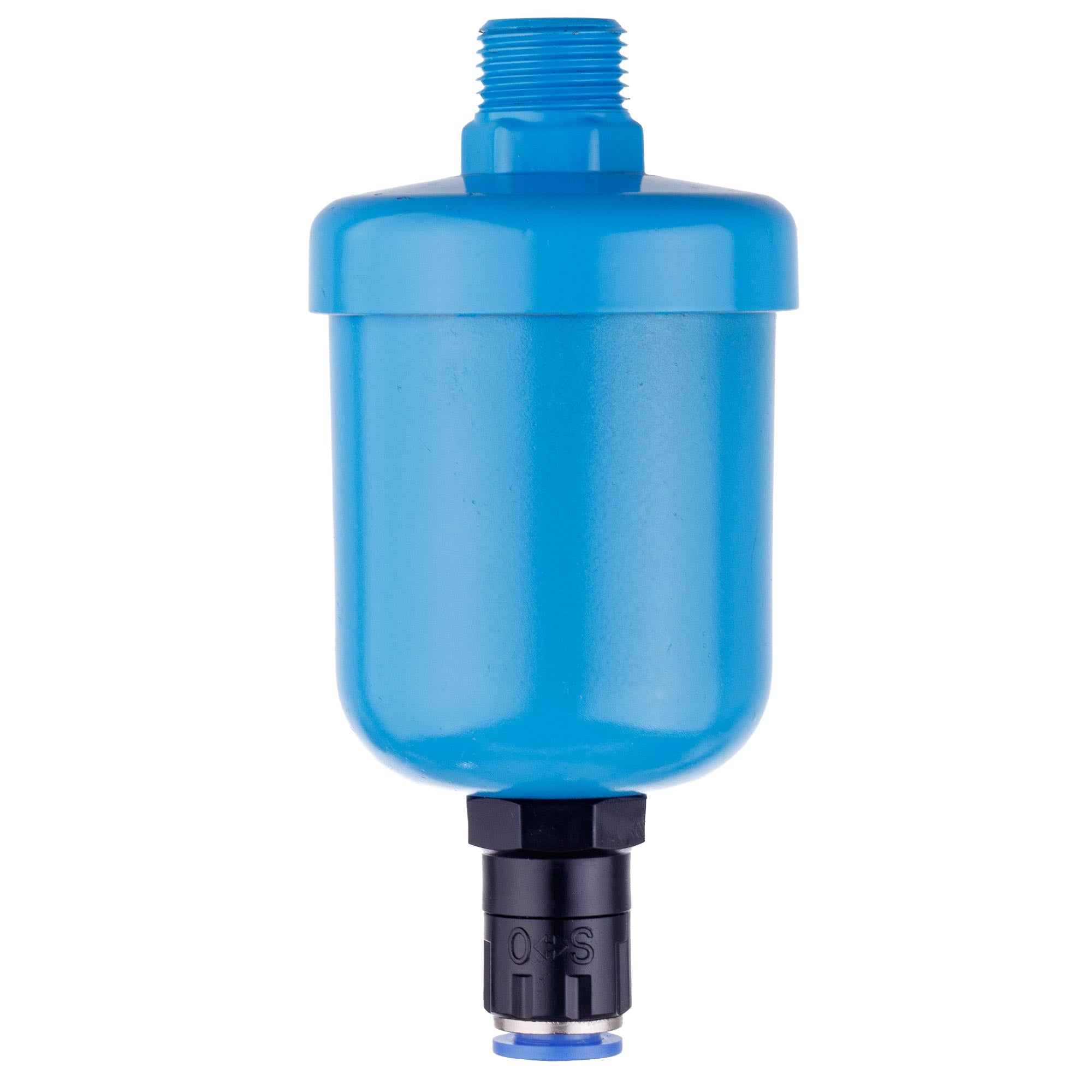

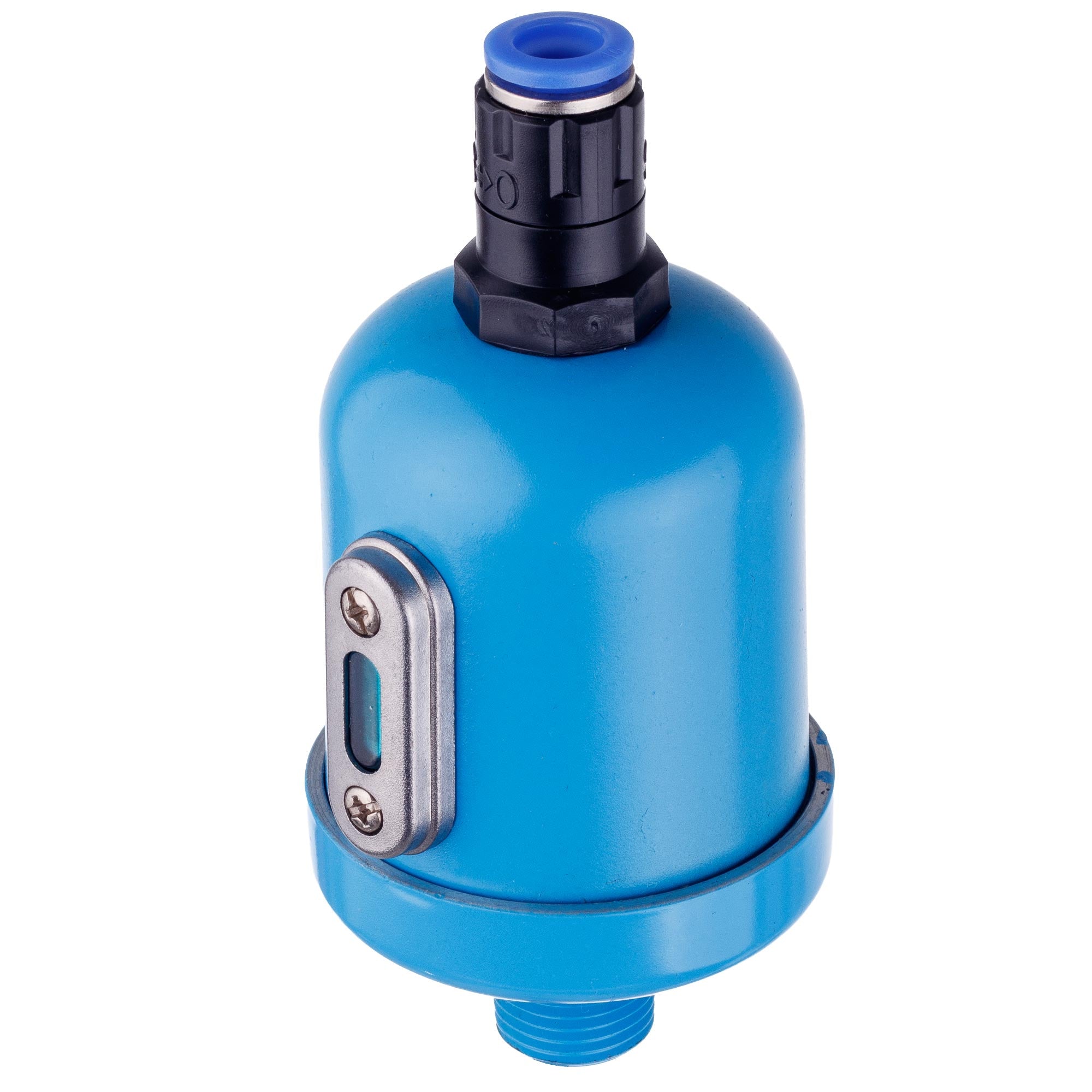

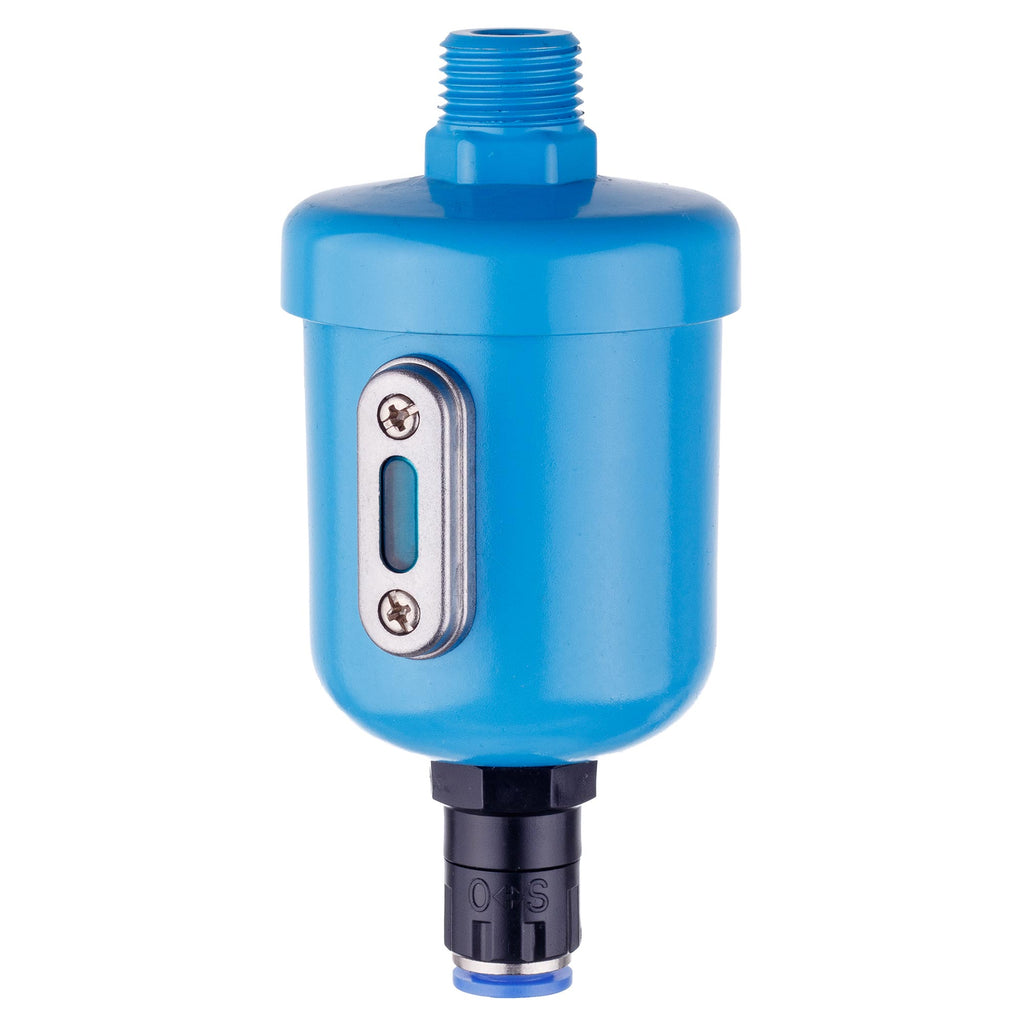

Automatický odvaděč kondenzátu s plovákem 1/2"
⭐⭐⭐⭐⭐
▶️ Zařízení slouží k automatickému odvádění vody a oleje z nejnižších míst pneumatických systémů.
▶️ Lze jej instalovat mimo jiné na dno odlučovačů vody a na nejnižší místa pneumatických systémů.
▶️ Je zvláště užitečné v místech, kde je ruční odvodnění nepohodlné nebo obtížné, např. ve vysokých, nízkých nebo těžko přístupných místech.
▶️ Automatický odvod zabraňuje zapomenutí na vyprázdnění zařízení a chrání stlačený vzduch před opětovným znečištěním kondenzátem.

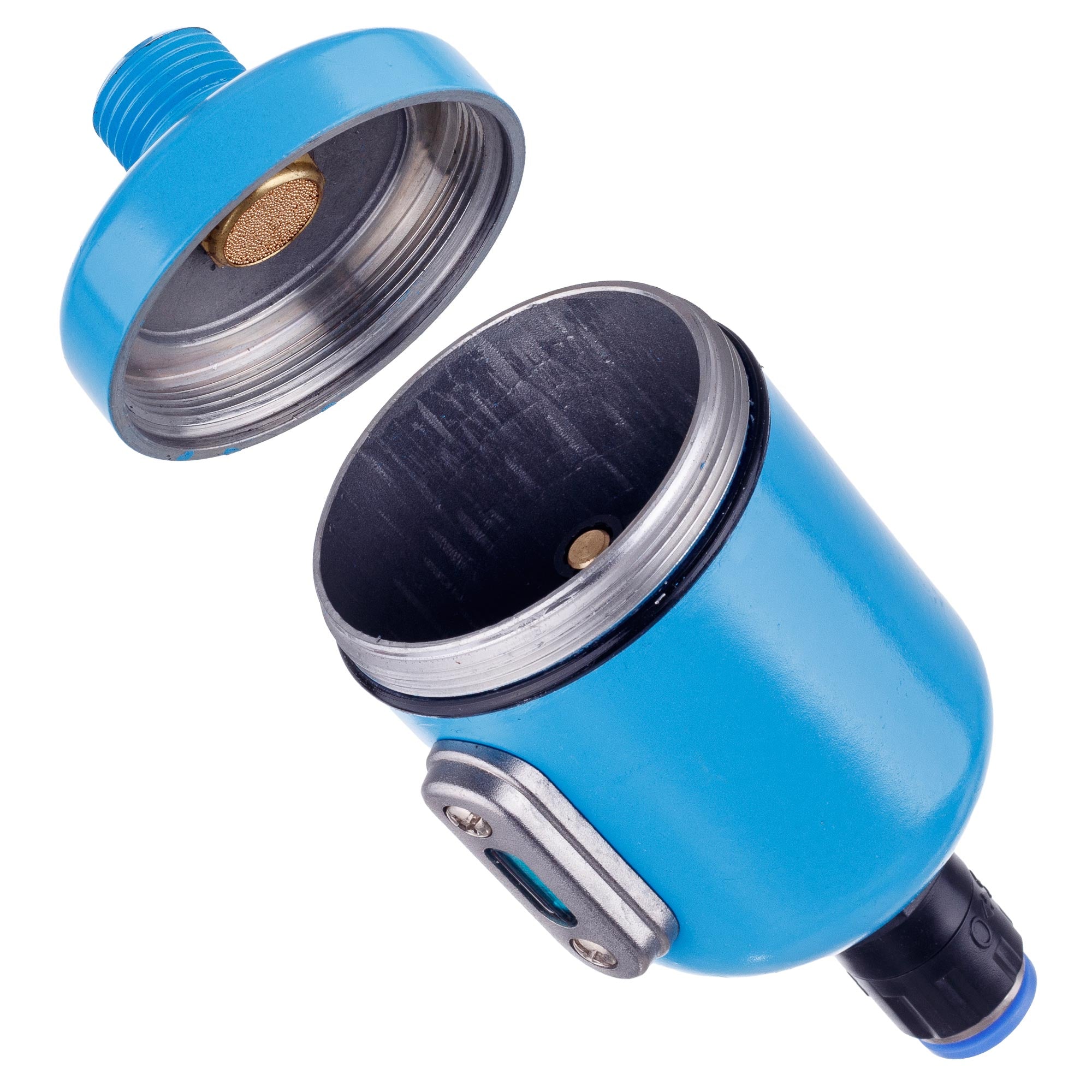

- Zařízení se skládá z horního krytu, hliníkové vany a mechanismu pro odvod vody. Horní kryt je připojen k místu, ze kterého má být kondenzát odváděn.
- Když není v kalíšku žádný tlak vzduchu, plovák klesne vlastní vahou a uzavře otvor v krytu. Voda prochází filtrem a je odváděna ven.
- Když tlak v nádobce překročí 1,5 baru, tlak tlačí píst proti těsnění a uzavře odtok.
- Během provozu, když hladina vody v nádobce stoupne, plovák se zvedne. Díky páce se jeho síla znásobí, což zvedne kryt ventilu a otevře odtok. Tlak vzduchu v komoře pomáhá pístu klesnout a voda je rychle odstraněna.
- Když hladina vody opět klesne, plovák klesne, uzavře odtok a tlak v horní komoře uniká malým otvorem, čímž se zařízení vrátí do klidového stavu.
Technické údaje:
- Závit na krytu: 1/2"
- Připojení vypouštěcí hadice: 10 mm typ Tekalan
- Provozní rozsah: tlak 1,5 až 10 bar
- Maximální teplota kondenzátu a okolní teplota: 5 až 60 °C
